ppm10xx Sensor
per USB
anschließen.
Baumkontrollen
unter dichtem
Laub durchführen.
Leitungen
im Graben einmessen und
einen DXF Plan erzeugen.
Baugruben
abstecken und
Volumen bestimmen.
Die unglaubliche Leichtigkeit
des Messens.
ppm10xx mit Kurzantenne
Die GNSS L1/L2 Helix Antenne gewährleistet einen hervorragenden nahezu Rund-um-Empfang. Der flexible Schwanenhals ermöglicht eine optimierte Ausrichtung der GNSS-Antenne an einem Tablet.
235 g
(Empfänger + Kurzantenne + USB-Kabel)

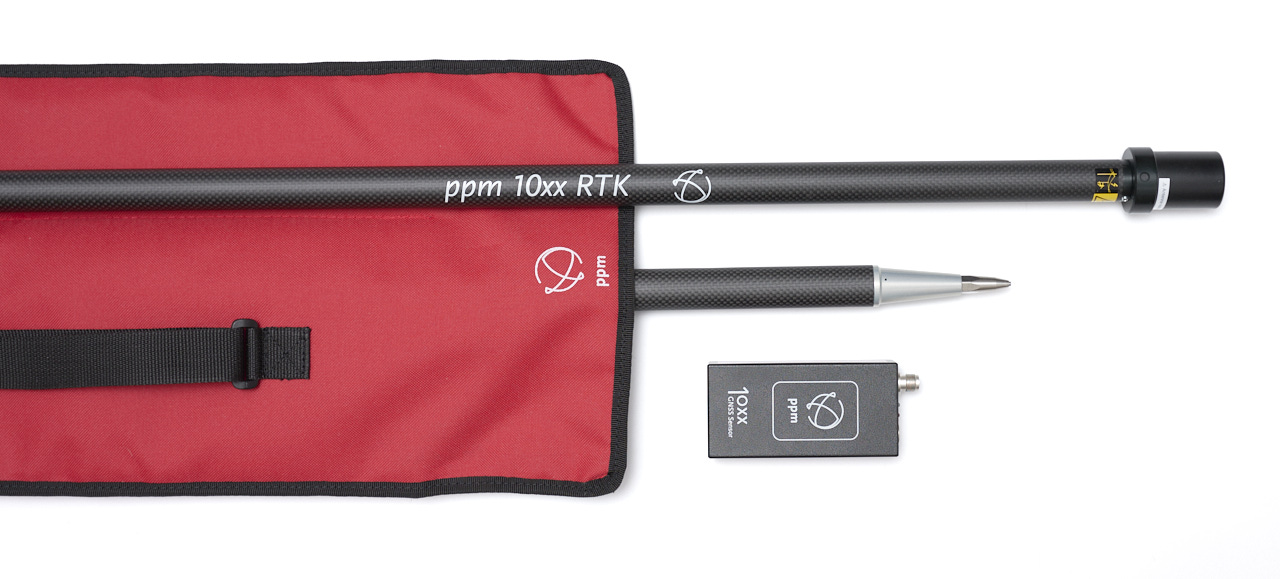

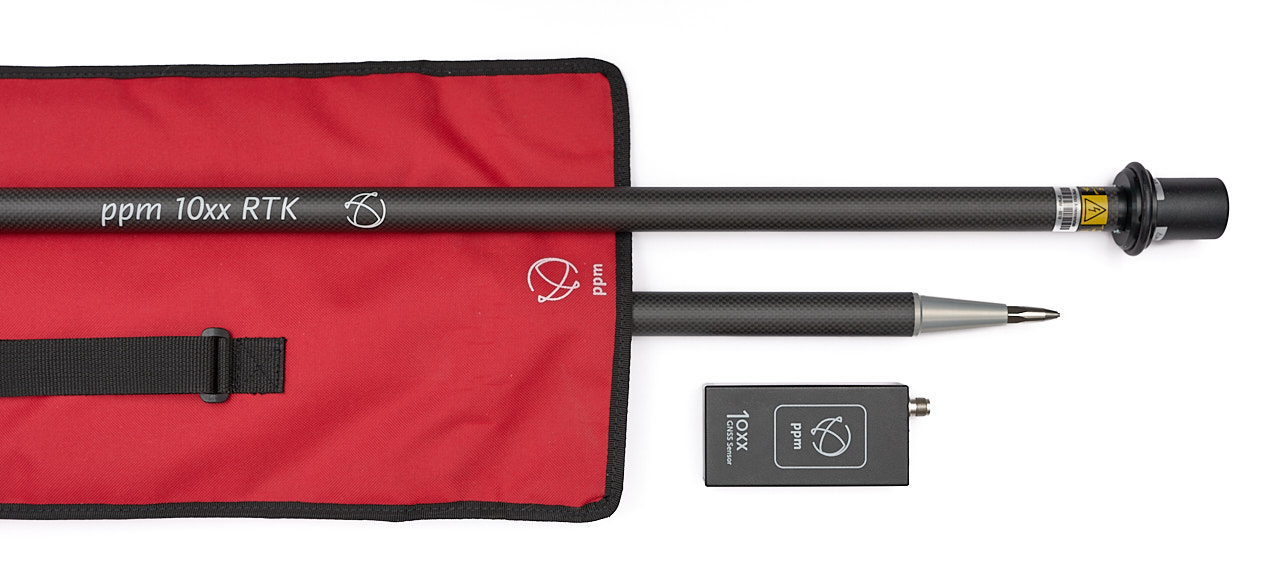

ppm10xx mit Stabantenne
Antennenstab-Kit bestehend aus einem steckbaren 2 m Karbonstab, mit 2,5 cm ∅, innenliegendem Antennenkabel und einer präzisen GNSS Helix-Antenne. So wird aus dem ppm10xx ein „klassisches“ Vermessungssystem.
Die Halterung für den 10xx befindet sich am Stab.
805 g
(Empfänger + Stabantenne + USB-Kabel)
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube.
Der ppm10xx GNSS Empfänger wurde bei der Europäischen Kommission (JRC) zur Flächenmessung validiert und die Konformität zu den aktuellen Richtlinien Nr. 809/2014 (EU, InVekos) festgestellt.
Der 10xx GNSS Empfänger wurde in den Messmethoden „autonom“ und „DGPS“ validiert.
Bei beiden Messmethoden blieb der Empfänger weit unterhalb der geforderten Genauigkeit und wurde in der höchsten Klasse 0.5 eingeordnet.
Somit darf der ppm10xx für Flächenmessungen gemäß der InVekos Verordnung eingesetzt werden.
GNSS System
Multikonstellations- und Mehrfrequenzempfänger mit
- GPS
- GLONASS
- GALILEO
- BEIDOU
- Ausgaberaten: bis zu 20Hz
Geräteeigenschaften
USB Anschluss: 1 × USB
GNSS Antennenanschluss: TNC Buchse (5V – max. 50mA)
Genauigkeit 1
- RTK Fixed (m): 0,01 + 1 ppm
- GNSS only (m): 1,5
- DGPS (m): 0,3
Spezifikationen
- Stromeingang (V DC): 5 oder 9-36 optional
- Stromverbrauch (Watt): < 0,5
- Arbeitstemperatur (°C): -20 bis +70
- Wetterfestigkeit: IP54 (optional IP65)
- Größe (mm): 125 × 30 × 55
- Gewicht (g): 130
1) Genauigkeit richtet sich nach atmosphärischen Bedingungen, Signalmehrwegeeffekten, Satellitengeometrie und verfügbaren Korrekturen sowie deren Qualität. Positionsgenauigkeiten gelten für Lagegenauigkeiten. Die Höhenabweichung beträgt im Normalfall weniger als das Doppelte des Lagefehlers. Die Leistungsdaten gelten für mind. fünf Satelliten und dem Gebrauch gemäß Handbuch. In Gebieten mit hohen Signalmehrwegeeffekten, schlechter Satellitengeometrie (hohe DOP-Werte) und zu Zeiten erschwerter atmosphärischer Bedingungen kann die Leistung nachlassen.
Die ppm Commander Software
Mit dem ppm Commander steht Ihnen eine Software zur Verfügung,
die Ihnen alle GPS Hardware Einstellungen und Konfigurationen rund um die GPS Vermessung abnimmt.
KONFIGURATION
Ihres GPS/GNSS Empfängers entsprechend Ihrer Anforderung.
KORREKTURDATEN
werden per NTRIP über das Internet empfangen und ausgewertet.
TRANSFORMATION
in das von Ihnen benötigte örtliche Koordinatensystem.
Hierbei unterstützen wir Online-Transformation (via RTCM Stream) oder lokale Geoid Dateien.
DATEN-TRANSFER
der korrigierten (z.B. RTK) und transformierten Daten via virtuellen seriellen Port an Ihre Anwendungssoftware, und/oder per Windows‘ Lokalisierungsmanager.
Unter Android per Pseudostandort oder über einen Datenprovider, der in die Anwendungsapp integriert werden kann.
Downloads
Nahezu unendliche viele GIS Anwendungen
SUN-MOBIL
Mobile Datenerfassungssoftware des Geoinformationszentrums Schwing & Dr. Neureither.
Die App bietet für die mobile Erfassung von Daten umfangreiche Möglichkeiten. Neben intuitiv verwendbaren Erfassungsformularen steht eine Kartenansicht zur Verfügung in der die Objekte dargestellt werden.
Über die Karte kann sich ein Anwender auch direkt zu einem Objekt navigieren lassen.
Zudem kann mit der Device-Kamera eine umfangreiche Fotodokumentation erstellt werden.
Ein neuer Ansatz, für die 3D-Erfassung von Versorgungsleitungen.
Das stellt nur einen kleinen Auszug von kompatiblen Softwarepaketen dar.

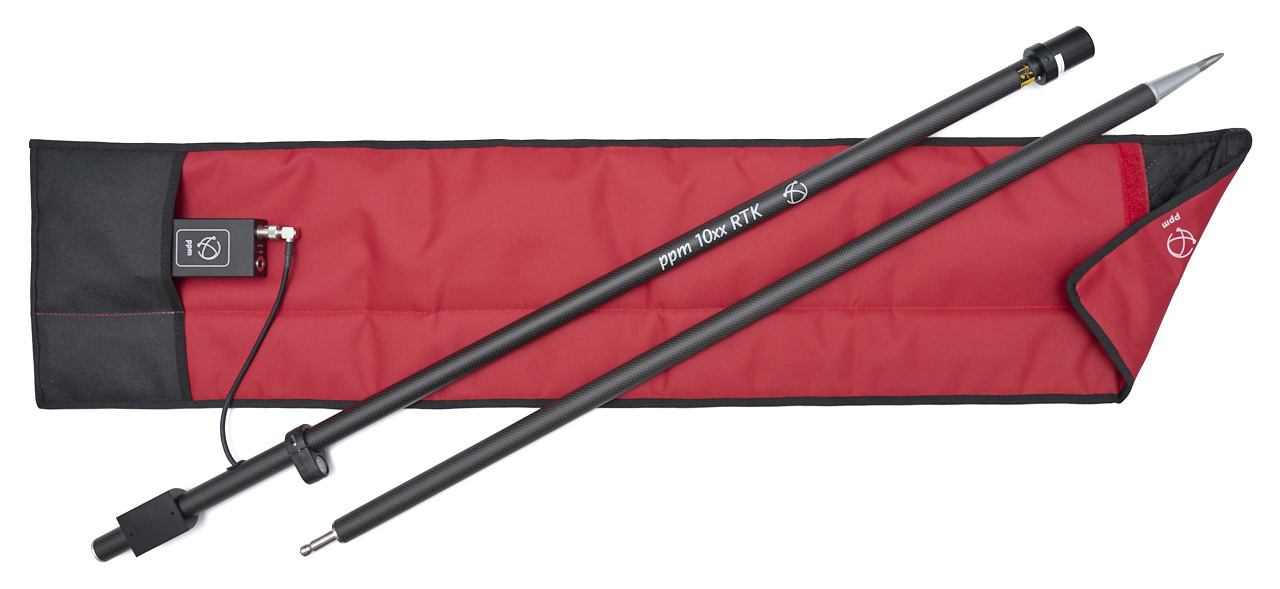

ppm 10xx Sensor Kits
Bestehend aus folgenden Komponenten
Stab- oder Kurz-Antenne
Helix Antenne
USB Kabel
zur Stromversorgung und Datenübertragung.
Adapterset
zur zuverlässigen Verbindung mit Ihrem Tablet.
ppm GNSS Commander Software
zur Konfiguration und Verbindung mit einem Referenznetz und der Übertragung präziser Daten an Ihre Anwendung.
Einfach anschliessen.
Präzise messen.
Kompakt verstauen.
